AT8535SPI / Carte ATmega8535 avec interface SPI - Version 1

TOP

Projet : IUT6
Révision : 1
Date : 18 septembre 2011
Lien : AT8535SPI-1.pdf - 9 pages, 265 Ko.
Lien : DOC2585.pdf - 15 pages, 257 Ko, AVR151 : Setup And Use of The SPI.

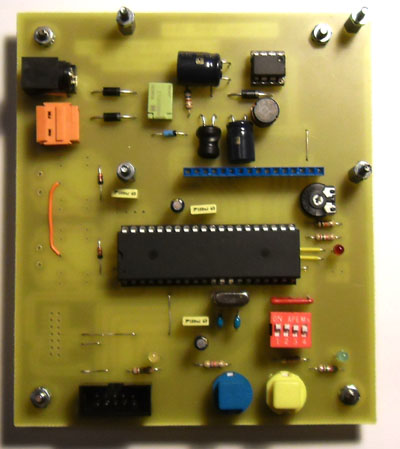

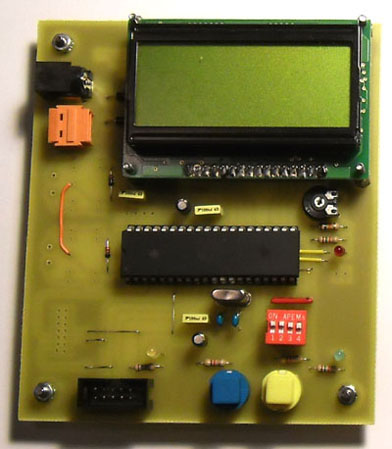

AT8535SPI-12.jpg - 57 KoAT8535SPI-22.jpg - 56 Ko


CON-SPI / Connecteur pour interface SPI

TOP

Projet : IUT6
Révision : 1
Date : 7 septembre 2011
Lien : CON-SPI.pdf - 6 pages, 67 Ko.

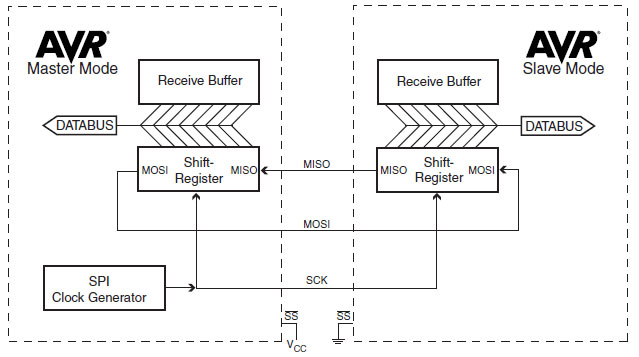

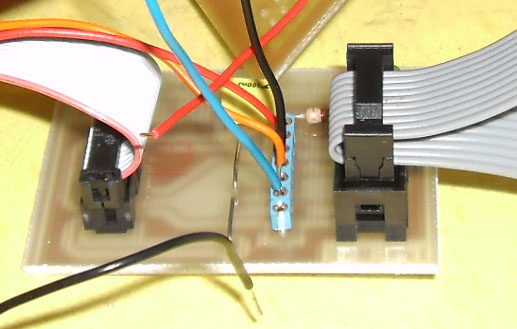

CON-SPI-11.jpg - 58 Ko
CON-SPI-10.jpg - 60 Ko


Documentation des composants

TOP

Lien : LM2574.pdf - 24 pages, 640 Ko, LM2574, LM2574HV, SIMPLE SWITCHER ® 0.5A Step-Down Voltage Regulator, June 1999.
  [1] :  [DIV440]  T. LEQUEU, Projet 01 - ALIM2574 / Alimentation à découpage +5V avec le LM2574, IUT3, version 1 du 7 juillet 2004.
LM2574.jpg - 31 Ko

Lien : MBRS130T3.pdf - 4 pages, 46 Ko, MBRS130T3, Surface Mount Schottky Power Rectifier, 1 A, 30 V, 0.55 V.
Lien : MBRS130LT3.pdf - 4 pages, 40 Ko, MBRS130LT3, Surface Mount Schottky Power Rectifier, 1 A, 30 V, 0.395 V.

Site : http://www.hp.com/HP-COMP
Site : http://www.radiospares.fr - Code Cde : 171-1234 - LED rouge 3mm 2mA HLMP-1700
Site : http://www.radiospares.fr - Code Cde : 171-1228 - LED jaune 3mm 2mA HLMP-1719
Site : http://www.radiospares.fr - Code Cde : 180-8451 - LED verte 3mm 2mA HLMP-1790
Lien : LED-HP.pdf - 5 pages, 139 Ko, 171-1234, faible consommation 2 mA, HLMP-47000, -4719, -4740, -1700, -1719, -1790.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
LED-HLMP.jpg - 13 Ko

Lien : AT-MEGA-8535.pdf - 17 pages, 204 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.
Lien : AT-MEGA-8535L.pdf - 321 pages, 2529 Ko, 8-bit Microcontroller with 8K Bytes In-System Programmable Flash, ATmega8535, ATmega8535L, Advanced RISC Architecture.
Lien : DOC2585.pdf - 15 pages, 257 Ko, AVR151 : Setup And Use of The SPI.

  [1] :  [DIV517]  T. LEQUEU, Prog. 03 - ATmega8535 / Programmation de la carte d'étude de l'ATmega8535 - Langage C et assembleur, Documentation de programmation, avril 2020.
ATMEGA8535.jpg - 73 Ko

Site : http://www.radiospares.fr - Code Cde : 399-2570 - 12V
Site : http://www.radiospares.fr - Code Cde : 399-2564 - 4,5V
Lien : RELAIS-AGQ.pdf - 4 pages, 112 Ko, ULTRA-SMALL PACKAGE FLAT POLARIZED RELAY - GQ-RELAYS.
Lien : RELAIS-AGQ.jpg - 17 Ko, image.
Lien : RELAIS-AGQ.gif - 17 Ko, implantation.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
RELAIS-AGQ.jpg - 17 Ko
