T. LEQUEU, "Projet 04 - CVS-CDE / Carte de commande MLI numérique 12 sorties", documentation technique de la maquette, 15 décembre 2001.

T. LEQUEU, "Projet 04 - CVS-CDE / Carte de commande MLI numérique 12 sorties", documentation technique de la maquette, 15 décembre 2001. Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DIV291]

Titre : T. LEQUEU, Projet 04 - CVS-CDE / Carte de commande MLI numérique 12 sorties, documentation technique de la maquette, 15 décembre 2001.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, mars 2023.
Cité dans : [DATA156] T. LEQUEU, Projet 03 - MLI8BITS / Générateur MLI numérique 8 bits et analogique, IUT1, 6 septembre 2002, MAJ de 2015.
Cité dans : [DIV309]  T. LEQUEU, Projet 06 - [DIV309] / Convertisseur DC-DC 6 kW, documentation technique de la maquette, octobre 2003.
Cité dans : [DIV378]  T. LEQUEU, Projet 10 - CVS-CDE2 / Carte de commande MLI numérique 22 sorties, documentation technique de la maquette, décembre 2002.
Cité dans :[ART172]

Auteur : Thierry LEQUEU

Date : 15 décembre 2001
Projet : PROJETS-LMP3
Lien : CVS-CDE1.pdf - 8 pages, 524 Ko.

Vers : Liste des documents
Vers : Documentations des composants

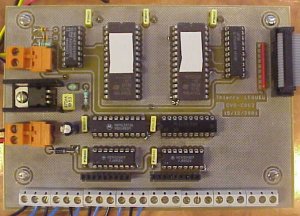

Cvs-cde.jpg - 22 Ko.

Liste des documents

- Allure des principaux composants.
- Liste du matériels et prix.
- Schéma de câblage.
- Circuit imprimé.
- Implantation des composants.

Documentations sur les composants

Lien : 27C256.pdf - 15 pages, 114 Ko.
Lien : HEF4040B.pdf - 5 pages, 43 Ko, January 1995, HEF4040B, MSI 12-stage binary counter
Lien : 74LS37XM.pdf - 8 pages, 155 Ko, SN74LS373, Octal transparent latch with 3-state outputs.
Lien : MC14504.pdf - 5 pages, 189 Ko, MC14504B, Hex level shifter for TTL to CMOS or CMOS to TTL.
Lien : L7800.pdf - 25 pages, 229 Ko, L7805 SERIES POSITIVE VOLTAGE REGULATORS, UP TO 1.5A, Voltage +5V.
Lien : LED-HP.pdf - 5 pages, 139 Ko, 171-1234, faible consommation 2 mA, HLMP-47000, -4719, -4740, -1700, -1719, -1790.
Lien : LED-HP2.pdf - 6 pages, 180 Ko, 178-0909, consommation 10 mA, LED Lamps, HLMP-130X, HLMP-1385, HLMP-140X, HLMP-1485, HLMP-1503, HLMP-1523, HLMP-1585, HLMP-K40X, HLMP-K600.
