Décodeur RFID 125kHz

But: Permettre la lecture sans contact de transpondeur RFID

UM005


http://www.lextronic.fr/P1476-module-oem-rfid-um005.html

UM005


Le module UM005 ci-dessus, proposé par Lextronic (25Euros),
dispose de toute l'électronique nécessaire à la la lecture sans contact de transpondeur unique (TAG) .
Différents types de TAG et d'antennes sont disponibles.

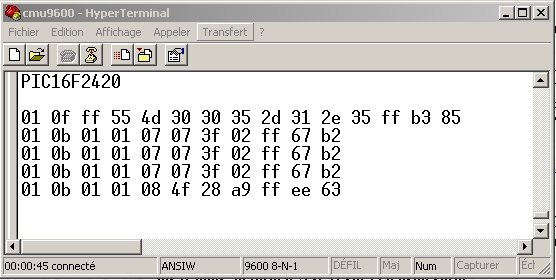

Une seconde après la mise sous tension le module UM005 envoie une trame de 15 octets contenant le numéro de version.
En présence d'un TAG, le module envoie une trame de 11octs dont 5 représentent l'identifiant unique.

Une Led et un buzzer permettent éventuellement de matérialiser l'envoi de ces trames.
La transmission se fait en série 9600bps/8 bits/1 stop/ sans parité au format TTL 5V.

Attention! le module UM005 envoie les octets en binaire et non en ASCII!

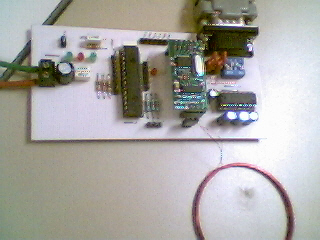

Avec l'antenne utilisée ici, la distance de détection des TAG est d'environ 10cm.

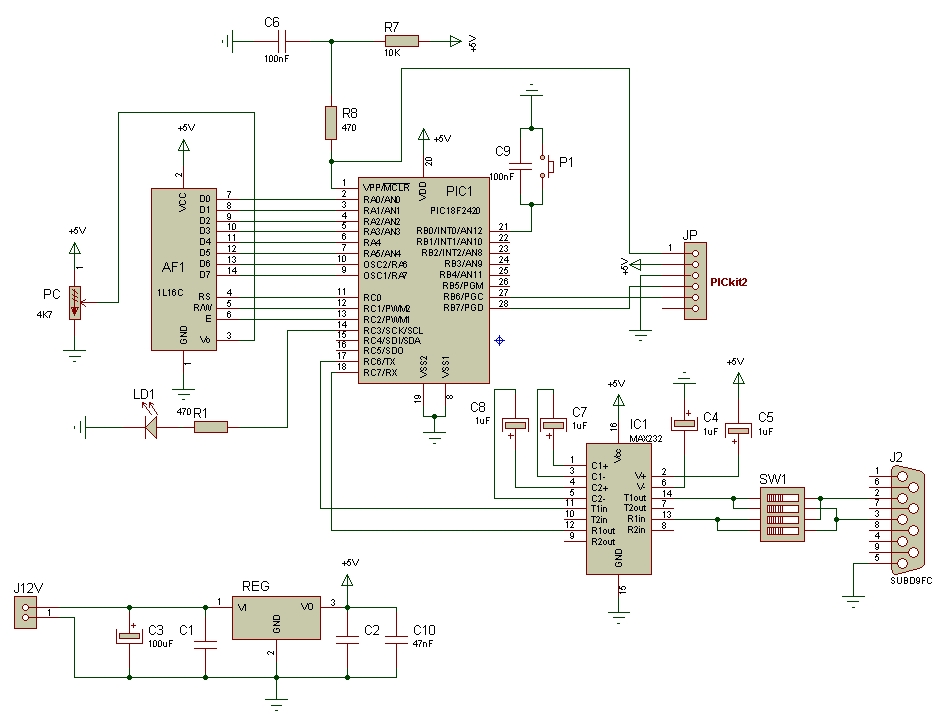

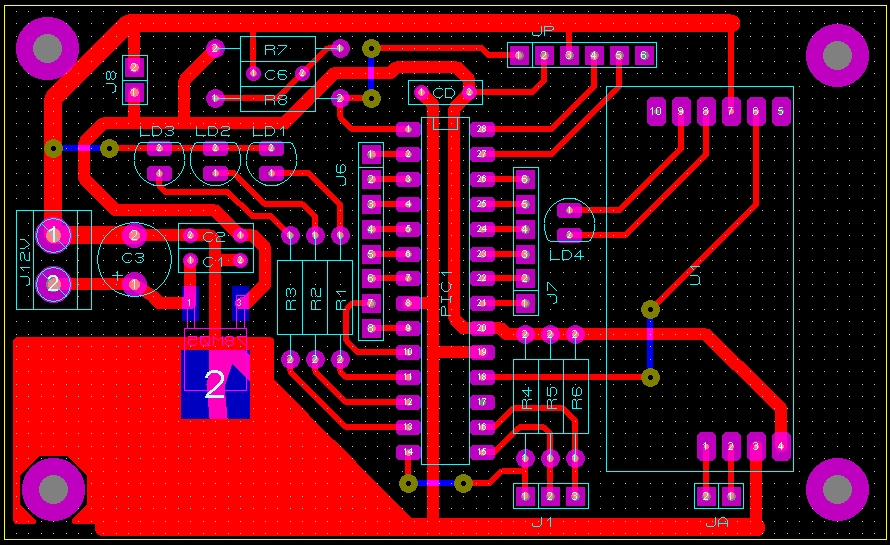

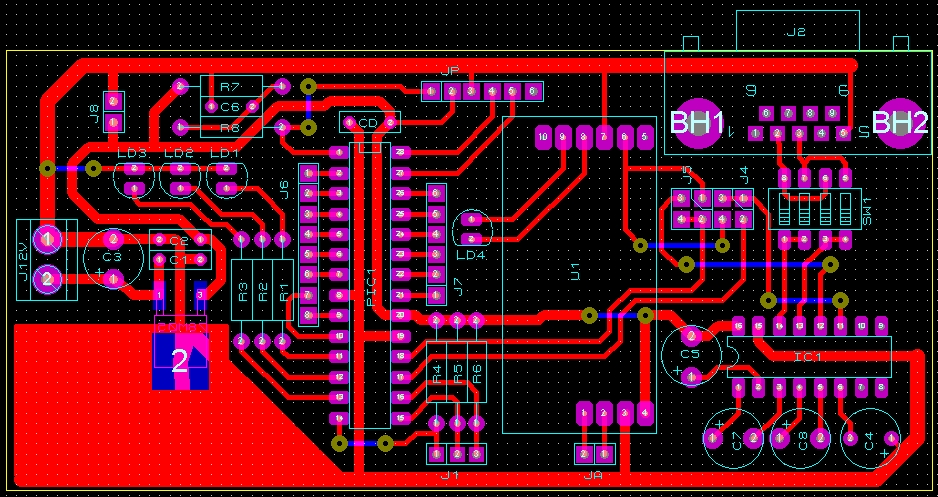

La carte ci-dessous permet l'envoi des trames binaires fournies par le module UM005
directement sur une ligne série RS232 (illisibles directement sans une application PC)

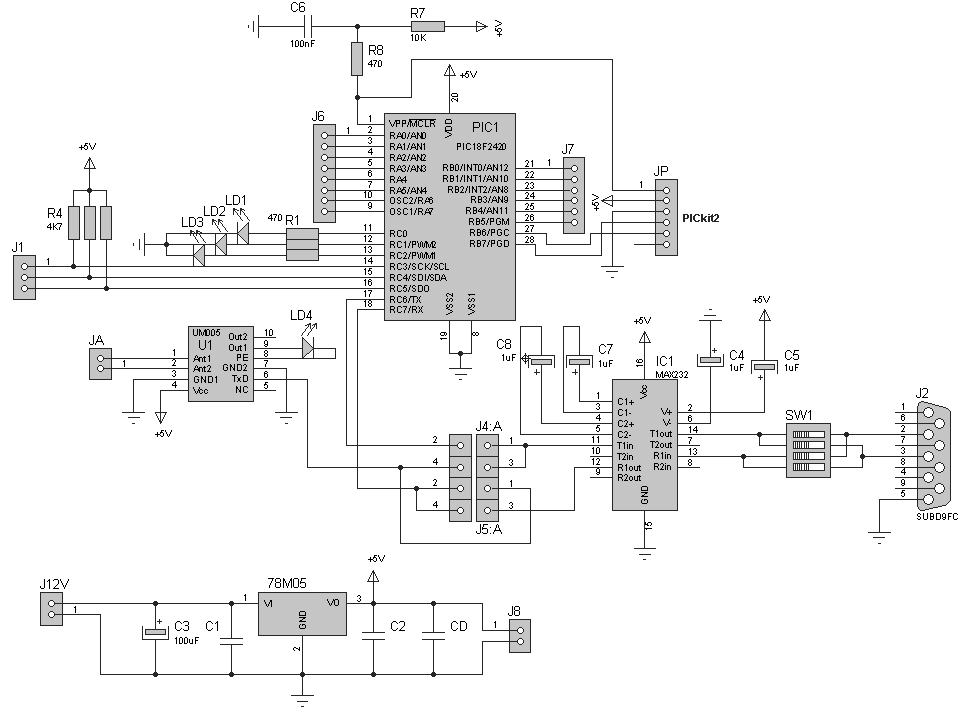

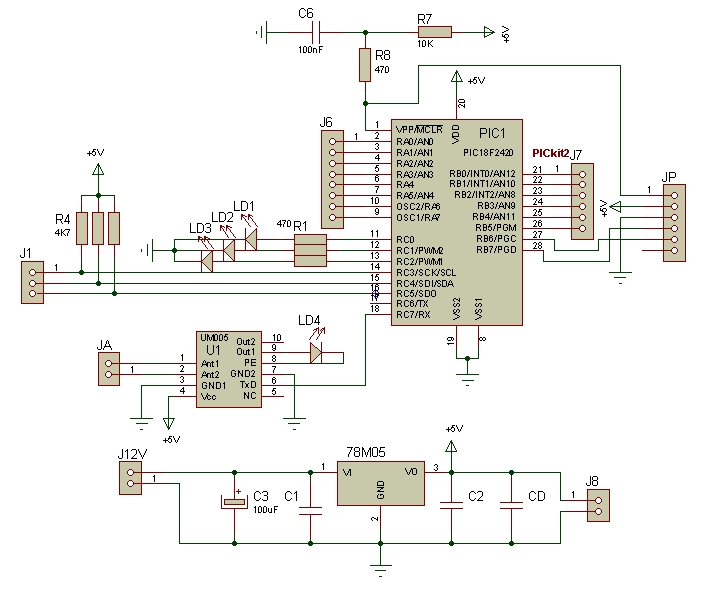

ou vers un microcontrôleur PIC 18F2420 (connecteur J4,J5)
qui à pour rôle de décoder la trame, d'isoler l'identifiant et de transmettre
les trames au format ASCII sur la liaison série.

J1 et J6 sont des sorties de ports positionnées à zéro pour différents identifiants pré-programmés.

11 identifiants sont donc programmables et correspondent chacun à une sortie de port.

Toutes les trames (y compris celles qui ne correspondent pas à un identifiant pré-programmé)
sont transmises sur la liaison série.

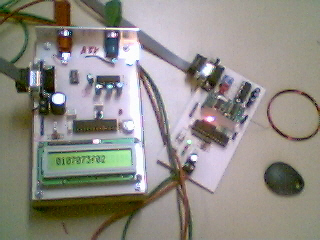

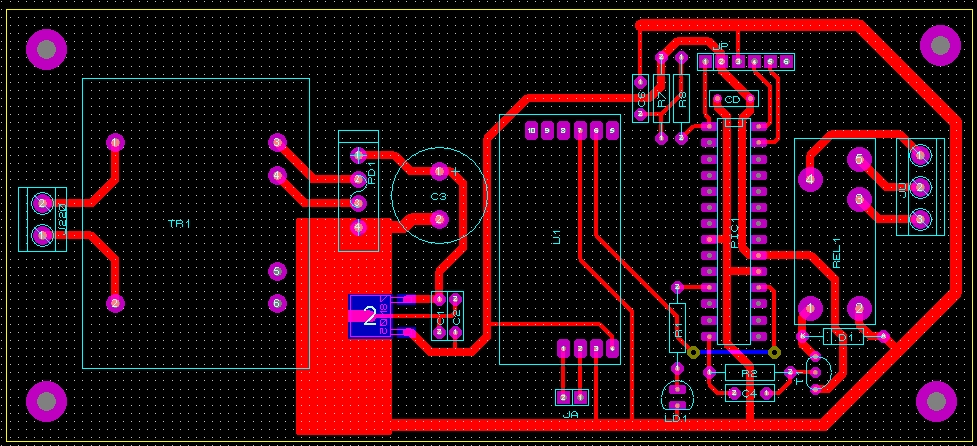

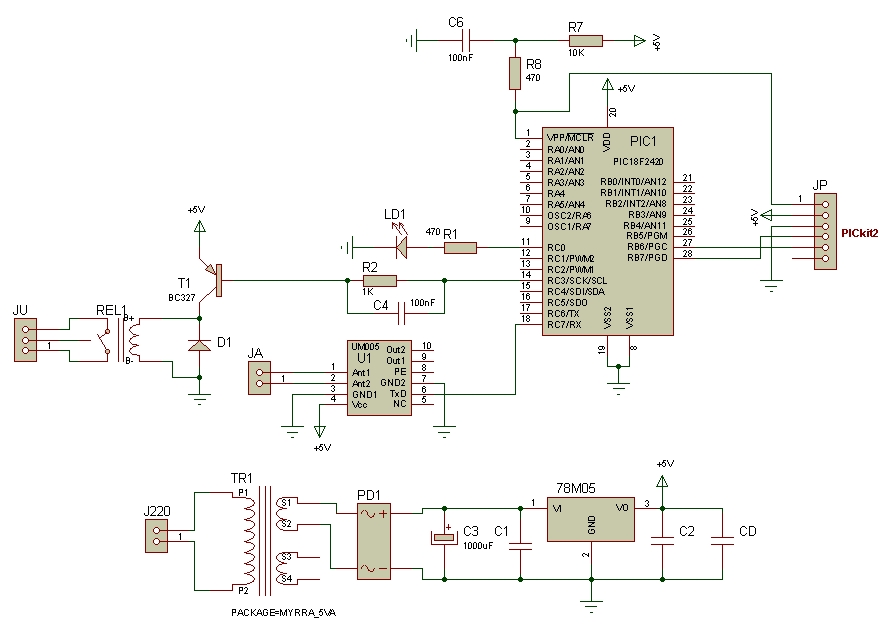

Il est aussi possible de modifier le logiciel en C du PIC pour l'adapter à une application donnée.
( serrure, RFID sur afficheur LCD, lecteur de badge etc...)

(Il est nécessaire de disposer de la plate-forme MPLAB et d'un PICkit2 pour programmer le PIC 18F2420.)
