L'IGBT (Insulated Gate Bipolar Transistor) est un transistor bipolaire à porte isolée. Il associe les avantages des transistors bipolaires (tensions et courants élevés) et ceux des transistors MOSFET (rapidité des commutations, énergie de commande faible).

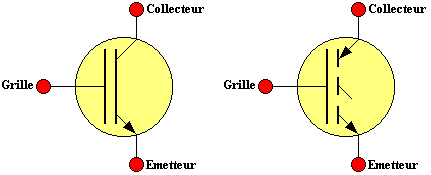

Symboles:

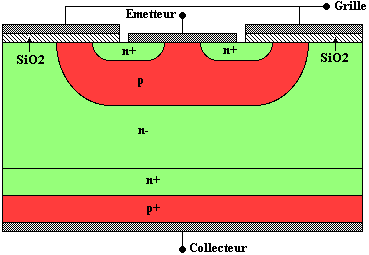

Structure:

elle est proche de celle d'un MOSFET

Schéma équivalent:

    Le transistor NPN ne conduit normalement pas, la tension aux bornes de la résistance r étant insuffisante. Dans le cas où il entre accidentellement en conduction, il y a perte de contrôle de l'IGBT. En effet, l'association des deux transistors est équivalente à un thyristor : le blocage ne peut avoir lieu que lorsque le courant principal s'annule. Le constructeur de l'IGBT utilise différentes techniques de fabrication pour éviter ce phénomène.

Schéma équivalent simplifié:

Blocage:

    L'IGBT présente l'inconvénient d'un blocage moins rapide que le MOSFET, ce qui limite sa fréquence de commutation à quelques dizaines de kHz.

La place de l'IGBT parmi les autres semi-conducteurs de puissance:
