T. LEQUEU, "Projet 04 - REL-2700 / Interface à relais pour le KEITHLEY 2700", projet LMP4, janvier 2011.
Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DIV604]

Titre : T. LEQUEU, Projet 04 - REL-2700 / Interface à relais pour le KEITHLEY 2700, projet LMP4, janvier 2011.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, mars 2023.
Cité dans : [DIV603]  T. LEQUEU, Projet 03 - BANC-LI / Banc de test de batteries Lithium pour véhicules électriques, documentation technique de la maquette, projets LMP4, janvier 2011.
Auteur : Thierry LEQUEU

Vers : Circuit électronique
Vers : Mise en boîtier
Vers : Documentation des composants
Vers : Bibliographie


Circuit électronique

TOP

Projet : LMP4
Date : décembre 2010
Révision : 1
Lien : REL-2700.pdf - 475 Ko, 8 pages, 9 janvier 2011

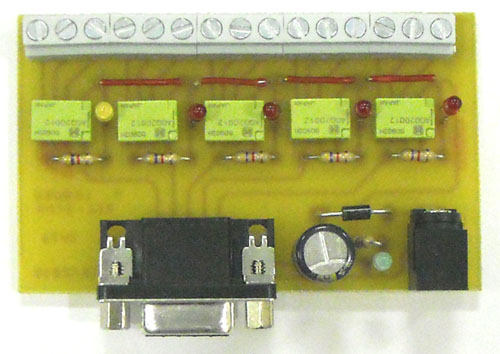

REL-2700-b.jpg - 60 Ko

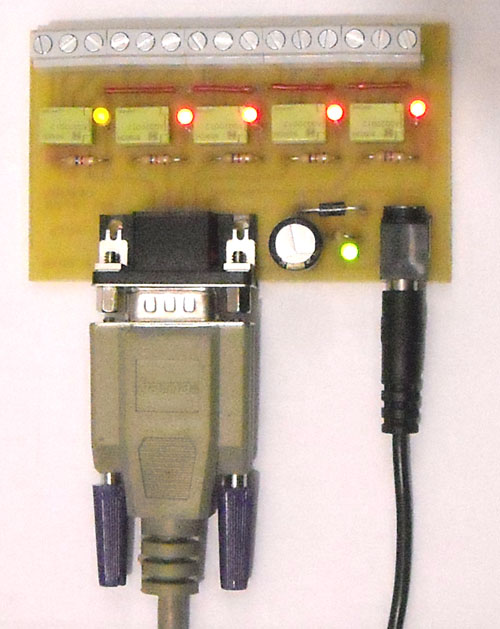

REL-2700-a.jpg - 82 Ko


Mise en boîtier

TOP

Projet : IUT6
Date : janvier 2011
Révision : 1

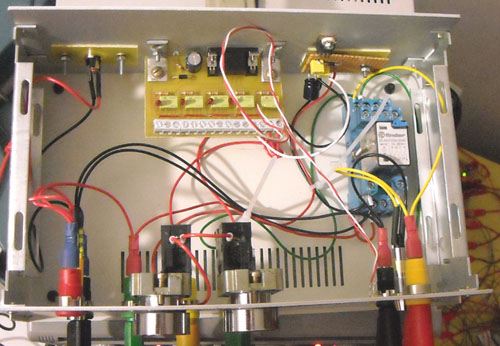

REL-2700-c.jpg - 76 Ko

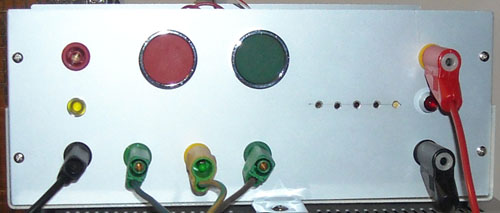

REL-2700-d.jpg - 40 Ko


Documentation des composants

TOP

Lien : DIV126.HTM#KEITHLEY
Site : http://www.keithley.com
Lien : KE2700.pdf - 4654 Ko, novembre 2001, 462 pages.
Lien : KE7708.pdf - 84 Ko, mai 2003, 1 page.
  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
  [2] :  [DIV402]  KEITHLEY, Model 2700 Multimeter Switch System, User's Manual, November 2001, 462 pages.

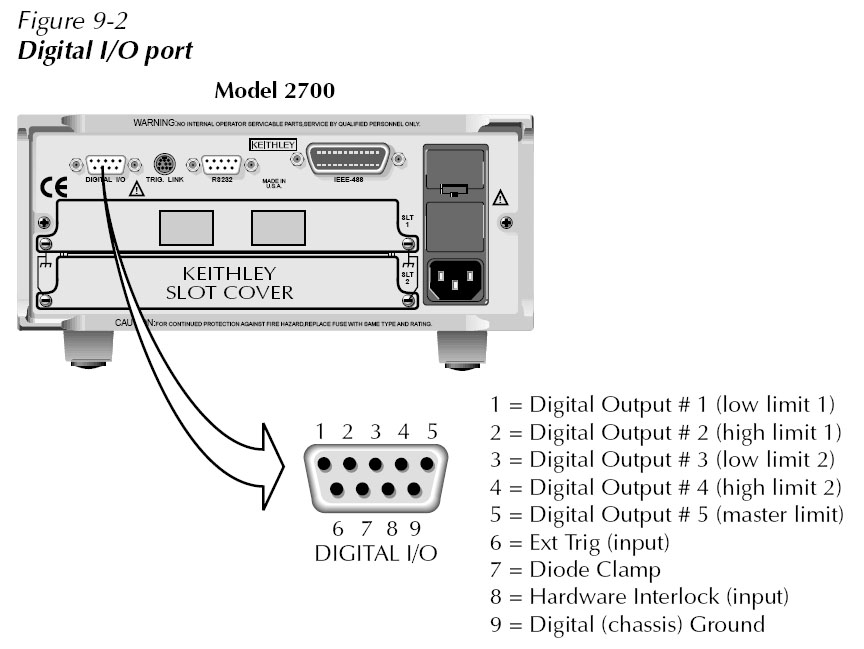

KE2700-Fig-9-3.jpg - 104 Ko

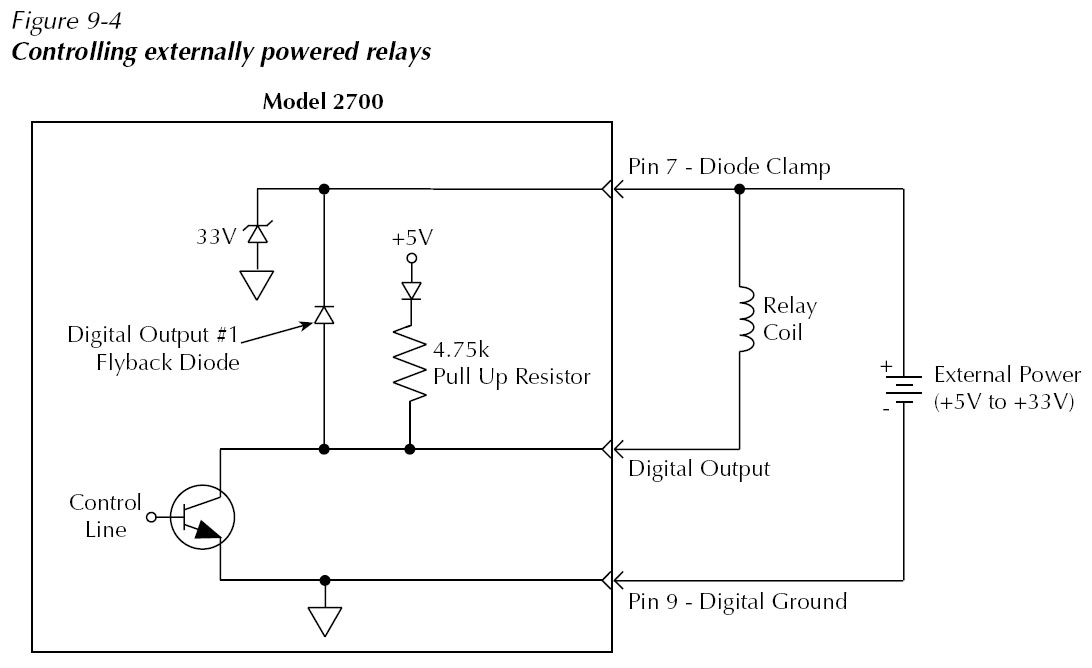

KE2700-Fig-9-4.jpg - 104 Ko

Site : http://www.radiospares.fr - Code Cde : 399-2570 - Relais AGQ AGQ20012 12V.
Lien : RELAIS-AGQ.pdf - 4 pages, 112 Ko, ULTRA-SMALL PACKAGE FLAT POLARIZED RELAY - GQ-RELAYS.
Lien : RELAIS-AGQ.jpg - 17 Ko, image.
Lien : RELAIS-AGQ.gif - 17 Ko, implantation.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
RELAIS-AGQ.jpg - 17 Ko

Site : http://www.hp.com/HP-COMP
Site : http://www.radiospares.fr - Code Cde : 171-1234 - LED rouge 3mm 2mA HLMP-1700
Site : http://www.radiospares.fr - Code Cde : 171-1228 - LED jaune 3mm 2mA HLMP-1719
Site : http://www.radiospares.fr - Code Cde : 180-8451 - LED verte 3mm 2mA HLMP-1790
Lien : LED-HP.pdf - 5 pages, 139 Ko, , faible consommation 2 mA, HLMP-47000, -4719, -4740, -1700, -1719, -1790.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
LED-HLMP.jpg - 13 Ko

Site : http://www.hck.com - ???
Site : http://www.radiospares.fr - Cde : 230-6344 - EMBASE DE SECURITE rouge
Lien : HCK-rouge.pdf - 90 Ko, copie du site Radiospares du 30 octobre 2010.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
HCK-embase-de-securite.jpg - 20 Ko

Info : http://www.radiospares.fr/ - Code commande : 280-0818
Lien : FIBOX-080-130-35.pdf - 1 page, 54 Ko.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
FIBOX.jpg - 23 Ko.

Lien : 510819-Alimentation-12V-6W.pdf - 2 pages, 63 Ko.
Lien : 510819-an-01-de-STECKERNETZTEIL_12V_6W.pdf - 2 pages, 567 Ko.
Lien : 510819-an-01-fr-aliment_se.pdf - 2 pages, 19 Ko.
Lien : 510819-da-01-en-STECKERNETZTEIL_12V_6W.pdf - 1 page, 46 Ko.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
510819-Alimentation-12V-6W.jpg - 9 Ko

Site : http://www.findernet.com
Site : http://www.radiospares.fr - Code Cde : 385-929 - RELAIS 55.4RT/24 VCC.
Lien : Finder55.jpg - image, 10 Ko
Lien : RELAIS-55.pdf - 6 pages, 280 Ko, Série 55, RELAIS AUXILIAIRE 5 - 10 - 16 A.
Lien : RELAIS-94.pdf - 5 pages, 125 Ko, Série 94, supports et accessoires relais serie 55 - 85.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
  [2] :  [DATA207] T. LEQUEU, Partie 3 / TEST-TRIAC / BANC DE TEST POUR TRIACs, documentation technique de la maquette, mai 2002.
Finder55.jpg - 10 Ko


Bibliographie

TOP

  [1] :  [DIV604]  T. LEQUEU, Projet 04 - REL-2700 / Interface à relais pour le KEITHLEY 2700, projet LMP4, janvier 2011.
  [2] :  [DIV402]  KEITHLEY, Model 2700 Multimeter Switch System, User's Manual, November 2001, 462 pages.
  [3] :  [DIV428]  T. LEQUEU, Prog. 07 - MESURES / Mesures de Températures, Tensions, Courants et Puissance - Programmation LABVIEW en GPIB, Documentation de programmation, décembre 2010.
  [4] :  [DATA207] T. LEQUEU, Partie 3 / TEST-TRIAC / BANC DE TEST POUR TRIACs, documentation technique de la maquette, mai 2002.
  [5] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.


Mise à jour le lundi 10 avril 2023 à 18 h 51 - E-mail : thierry.lequeu@gmail.com
Cette page a été produite par le programme TXT2HTM.EXE, version 10.7.3 du 27 décembre 2018.

Copyright 2023 : TOP

Les informations contenues dans cette page sont à usage strict de Thierry LEQUEU et ne doivent être utilisées ou copiées par un tiers.
Powered by www.google.fr, www.e-kart.fr, l'atelier d'Aurélie - Coiffure mixte et barbier, La Boutique Kit Elec Shop and www.lequeu.fr.
