Fiche : [DIV355]

Titre : T. LEQUEU, Projet 07 - DISSIP / Module de dissipation +/- 16V 500 mA, Documentation technique, septembre 2002.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, mars 2023.

Auteur : Thierry LEQUEU

Projet : TRAIN2
Révision : 1
Date : septembre 2002
Vers : Liste des documents
Vers : Documentation des composants

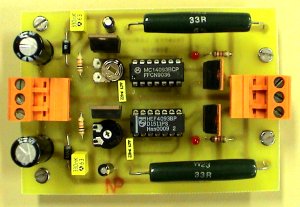

Dissipateur 32 ohms :

Liste des documents

- Schéma électronique
- Implantations des composants.
- Plan de perçage.
- Sérigraphie des composants
- Circuit imprimé coté cuivre.

Documentation des composants

Lien : IRL2203N.pdf - 226 Ko, 8 pages, IRL2203N, HEXFET - Power MOSFET, 30V, 7.0 mOhm, 116A.
Lien : HEF4093B.pdf - 6 pages, 76 Ko, January 1995, HEF4093B, Quadruple 2-input NAND Schmitt trigger.
Lien : L7800.pdf - 25 pages, 229 Ko, L7800 SERIES, POSITIVE VOLTAGE REGULATORS, UP TO 1.5A, Voltage : 5V;5.2V;6V;8V;8.5V;9V;12V;15V;18V;24V.
Lien : L7800A.pdf - 17 pages, 109 Ko, L7800AB/AC, SERIES PRECISION 1A REGULATORS, UP TO 1A, Voltage : 5V;6V;8V;9V;12V;15V;18V;20V;24V.
Lien : L78L00.pdf - 19 pages, 146 Ko, L78L00 SERIES, POSITIVE VOLTAGE REGULATORS, UP TO 100 mA, Voltage : 5; 6; 8; 9; 12; 15; 18; 24V.

Lien : DIV126.HTM#Welwyn
Lien : RB58.pdf - 107 Ko, 2 pages, Vitreous Enamelled Wirewound Resistors.
Lien : RB58.jpg - image, 4 Ko.

Cité dans : [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
