A. BOURGUEIL, R. TARGANI, "Phare à leds autonome", projet IUT GEII Tours, 2A-Q1, décembre 2009.

A. BOURGUEIL, R. TARGANI, "Phare à leds autonome", projet IUT GEII Tours, 2A-Q1, décembre 2009. Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA436]

Titre : A. BOURGUEIL, R. TARGANI, Phare à leds autonome, projet IUT GEII Tours, 2A-Q1, décembre 2009.

Cité dans : [DATA427] T. LEQUEU, Etudes et Réalisations ER-GE3, ER-ISI4 et ER-GE 2010/2011, département GEII, IUT de Tours, février 2011.
Cité dans : [DIV569]  S. LAURENCEAU, Projet Tutoré de 2e année, Université François Rabelais, Institut Universitaire de Technologie de Tours, Département Génie Electrique et Informatique Industrielle, septembre 2008, 17 pages.

Auteur : Alexis Bourgueil
Auteur : Rachid Targani

Stockage : Jérôme BILLOUE
Date : décembre 2009
Lien : DATA436.pdf - 2664 Ko, 35 pages, rapport écrit du projet.

Info : Etudes et Réalisations en Electronique
Info : Institut Universitaire de Technologie de Tours, département Génie Electrique et Informatique Industrielle
Info : Projet de 2ième année ER-GE3
Info : Année scolaire 2008/2010

Vers : Sommaire
Vers : Bibliographie
Vers : Documentation des composants

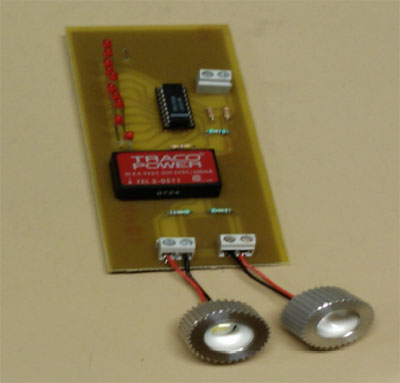

Data436.jpg - xx Ko

Sommaire

Introduction.4
1. Cahier des charges.5
1.1. Présentation5
1.2. Objectif de la demande.5
1.3. Contraintes de coûts5
1.4. Contraintes de délai5
1.5. Contraintes techniques5
1.6. Planning.6
1.7. Schéma bloc de fonctionnement 7
1.7.1. Analyse fonctionnelle7
1.8. Schéma structurel.8
2. Études des composants.9
2.1. Modules à LED.9
2.1.1. Caractéristique lumineuse.9
2.1.2. Caractéristique électrique .10
3. Le Traco: Convertisseur DC/DC12
3.1. Condition à avoir .12
3.2. Choix du Convertisseur12
4. L'alimentation et les différentes options.13
4.1. Conditions a obtenir13
4.2. L'alimentation en elle-même.13
4.2.1. Les solutions possibles13
4.2.2. Bilan des puissances à fournir.13
4.2.3. Justification du choix .15
4.3. Visualisation de la charge restante15
4.3.1. Méthode choisie15
4.3.2. Présentation du LM3914.16
4.3.3. Schéma du bargraph non adapté.17
4.3.4. Adaptations du montage17
4.3.5. Schéma après adaptation 20
4.4. Système de recharge est de mise en/hors tension 20
5. Réalisation de la carte.21
5.1. Conditions de conception21
5.2. Méthode de conception.21
5.3. Problème et modification durant conception .21
5.4. Schéma électrique complet.22
5.5. Typon.23
5.6. Nomenclature.23
Conclusion.24

Bibliographie

  [1] :  [PAP158]  -------

Documentation des composants

Lien : LM3914.pdf - 22 pages, 813 Ko, LM3914, Dot/Bar Display Driver.
Lien : LM3914a.jpg - image, 37 Ko.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.

Lien : TRACO-TEL3.jpg - image, 36 Ko.
Lien : TRACO-TEL3.pdf - 3 pages, 141 Ko, TEL 3 Series, 3 Watt.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.

Lien : O-SLM-W102.jpg - image, 10 Ko.
Lien : O-SLM-W102.pdf - pages, 751 Ko, LED de puissance 1W, blanche, 350 mA, 2000 LUX.

  [1] :  [DIV126]  T. LEQUEU, Librairie des fichiers PDF de composants, octobre 2022.
