T. LEQUEU, "Projet 09 - ALIM15V / Alimentation de laboratoire +/-15V & 2x18V AC", 14 février 1999.

T. LEQUEU, "Projet 09 - ALIM15V / Alimentation de laboratoire +/-15V & 2x18V AC", 14 février 1999. Copyright - [Précédente] [Première page] [Suivante] - Home

Fiche : [DATA099]

Titre : T. LEQUEU, Projet 09 - ALIM15V / Alimentation de laboratoire +/-15V & 2x18V AC, 14 février 1999.

Cité dans : [DATA076] T. LEQUEU, Documentations de maquettes électroniques, octobre 2010.
Cité dans : [DIV314]  T. LEQUEU, Projet 08 - ALIM15VS / Alimentation de laboratoire +/-15V & 2x18V AC, LMP3, 17 février 2002.
Cité dans : [DIV420]  T. LEQUEU, Projet 09 - ALIM15V / Alimentations +15V / +5V / -15V à partir du secteur 230V, IUT4, février 2005.

Auteur : Thierry LEQUEU

Projet : LMP1
Révision : 1
Date : 14 février 1999
Lien : alim15v.pdf - 17 pages, 284 Ko.

Vers : Liste des documents
Vers : Liste des composants

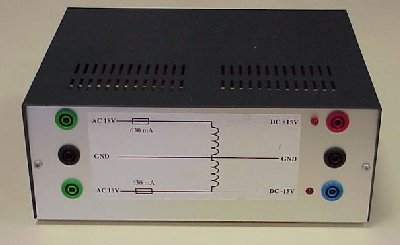

alim15v1.jpg - 17 Ko

alim15v2.jpg - 20 Ko

Liste des documents

- Calcul de l'alimentations +15 V / -15 V.
- Plan de la face avant.
- Schéma électronique.
- Implantation des composants.
- Circuit imprimé.

Liste des composants

Lien : L7800.pdf - 25 pages, 229 Ko, L7800 SERIES, POSITIVE VOLTAGE REGULATORS, UP TO 1.5A, Voltage : 5V;5.2V;6V;8V;8.5V;9V;12V;15V;18V;24V.
Lien : L7900.pdf - 13 pages, 112 Ko, L7900 SERIES, NEGATIVE VOLTAGE REGULATORS, UP TO 1.5A, Voltage : -5V;-5.2V;-6V;-8V;-9V;-12V;-15V;-18V;-20V;-22V;-24V.
Lien : 1N400x.pdf - 2 pages, 43 Ko, STANDARD RECOVERY RECTIFIERS, 50-1000 VOLTS, 1.0 AMPERE, 1N4001 thru 1N4007.
